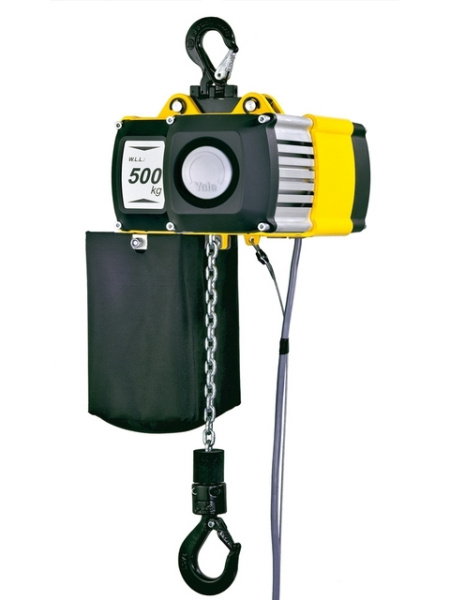

ELEKTRICKÝ KLADKOSTROJ YALE CPVF
Související produkty
Detailní popis produktu

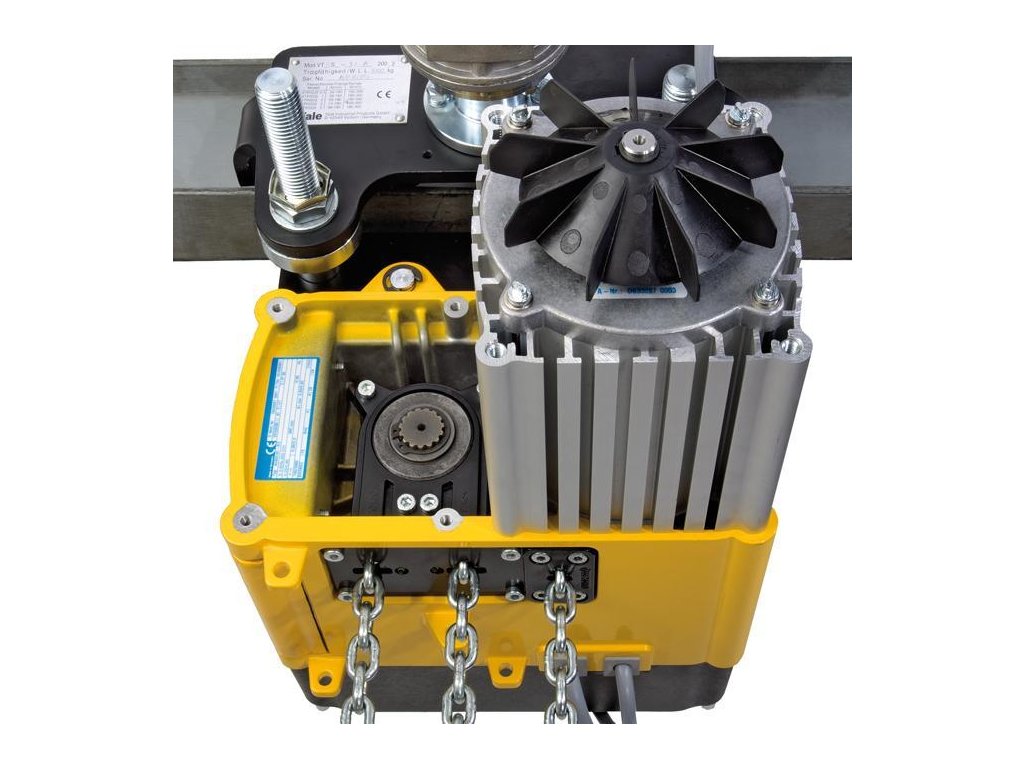

Nový elektrický řetězový kladkostroj německého výrobce Yale typu CPVF spojuje moderní vzhled s technickou inovací. Robustní provedení elektrického řetězového kladkostroje zaručuje možnost velkého počtu použití. Zabudované koncové spínače pro nejnižší a nejvyšší polohou háku podstatně prodlužují životnost třecí spojky, motoru a převodovky elektrického řetězového kladkostroje Yale CPVF.
Specifikace - elektrický řetězový kladkostroj německého Yale CPVF:
- Skupina zatřídění: 1Am/M4, případně 1Bm/M3 při napájení 230 V, 1 fáze, 50 Hz. V případě potřeby je možné model CPV (při odpovídající změně nosnosti a zatěžovatele) zatřídit do vyšší skupiny až 3m/M6.
- Hlavní stykač jako standard, pro zvýšenou bezpečnost.
- Zvýšená provozní bezpečnost elektrického řetězového kladkostroje Yale CPV, a to díky ovládání s napětím 42 V (stykačové ovládání) a ochranou IP 65.
- Záruka 24 měsíců (vyjma opotřebitelných dílů), převodovka namazána na celou dobu životnosti.
- Možnost zatížení v hodině až 50% při jednorychlostním zdvihu.
- Elektrický řetězový kladkostroj je vybaven elektromagnetickou pružinovou brzdou, která zadrží břemeno bezpečně i při výpadku elektrického proudu.
- Standardní provozní napětí elektrického řetězového kladkostroje Yale CPV: „EURO“ 400 V, 3 fáze, 50 Hz.
- Motor s ochranou IP 55: chráněno před prachem, vniknutí drátem a odolné proti tryskající vodě.

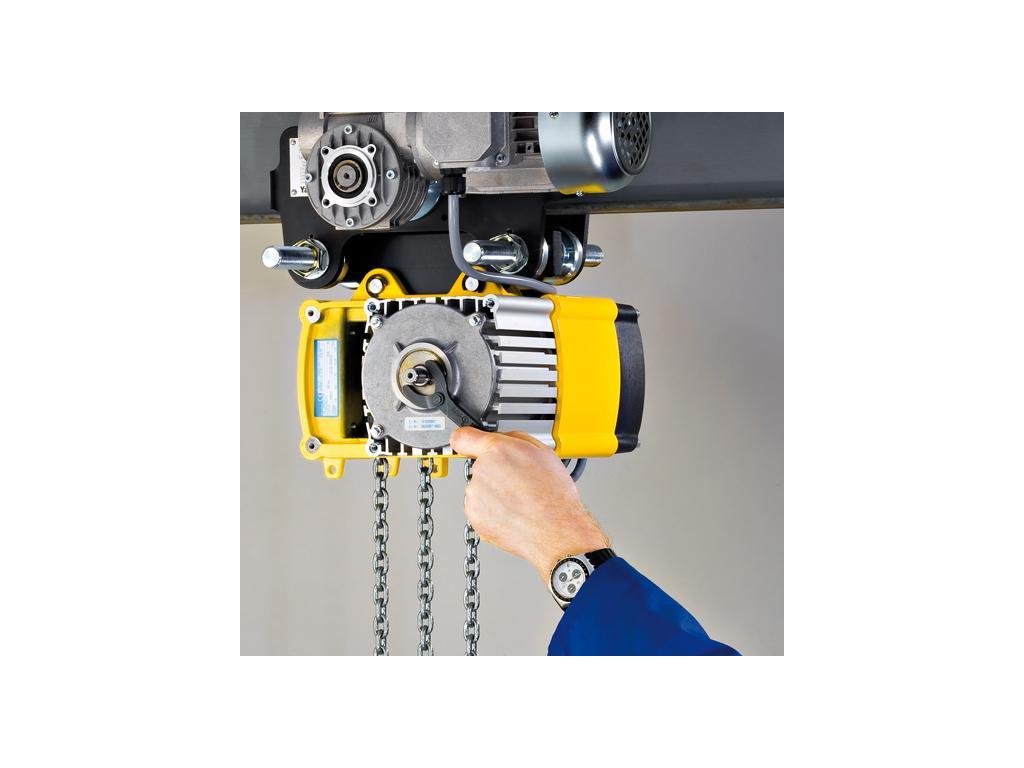

- Zvenku nastavitelná bezpečnostní třecí spojka je uspořádána tak, že je zaručeno nepřerušené spojení mezi břemenem a brzdou.
- Sériová převodovka v olejové lázni s průběžným šikmým ozubením se stará o tichý chod a dlouhou životnost.
- Závěsný třmen pro lehkou montáž v uzavřených konstrukcích a kompaktní stavební rozměry.
- Vedení řetězu z polyamidu zesíleného skleněnými vlákny.
Technická data:
| Typ | Nosnost (kg) | Počet nosných řetězů | Rozměr řetězu (mm) | Zatřídění FEM/ISO | Rychlost zdvihu (m/min) | Rychlost mikro (m/min) | Výkon motoru (kW) | Pracovní cyklus ED % |
|---|---|---|---|---|---|---|---|---|
| Řetězový kladkostroj Yale CPVF 2–8 | 250 | 1 | 4×12,2 | 1Am/M4 | 8 | 2 | 0,37/0,09 | 33/17 |
| Řetězový kladkostroj Yale CPVF 2–20 | 250 | 1 | 5×15,1 | 1Am/M4 | 20 | 5 | 0,75/0,18 | 33/17 |
| Řetězový kladkostroj Yale CPVF 5–4 | 500 | 2 | 4×12,2 | 1Am/M4 | 4 | 1 | 0,37/0,09 | 33/17 |
| Řetězový kladkostroj Yale CPVF 5–8 | 500 | 1 | 5×15,1 | 1Am/M4 | 8 | 2 | 0,75/0,18 | 33/17 |
| Řetězový kladkostroj Yale CPVF 5–20 | 500 | 1 | 7,1×20,5 | 1Am/M4 | 20 | 5 | 1,5/0,37 | 33/17 |
| Řetězový kladkostroj Yale CPVF 10–4 | 1.000 | 2 | 5×15,1 | 1Am/M4 | 4 | 1 | 0,75/0,18 | 33/17 |
| Řetězový kladkostroj Yale CPVF 10–8 | 1.000 | 1 | 7,1×20,5 | 1Am/M4 | 8 | 2 | 1,5/0,37 | 33/17 |
| Řetězový kladkostroj Yale CPVF 20–4 | 2.000 | 2 | 7,1×20,5 | 1Am/M4 | 4 | 1 | 1,5/0,37 | 33/17 |
| Řetězový kladkostroj Yale CPVF 25-8 | 2.500 | 1 | 11,3x31 | 1Am/M4 | 8 | 2 | 3,6/0,9 | 33/17 |
| Řetězový kladkostroj Yale CPVF 50-4 | 5.000 | 2 | 11,3x31 | 1Am/M4 | 4 | 1 | 3,6/0,9 | 33/17 |
| Typ | Hmotnost zavěšení na hák (kg) | Hmotnost s ručním pojezdem (kg) | Hmotnost s elektrickým pojezdem (kg) |
|---|---|---|---|
| Elektrický kladkostroj Yale CPVF 2–8 | 25 | 40 | 48 |
| Elektrický kladkostroj Yale CPVF 2–20 | 27 | 42 | 50 |
| Elektrický kladkostroj Yale CPVF 5–4 | 26 | 41 | 49 |
| Elektrický kladkostroj Yale CPVF 5–8 | 27 | 42 | 50 |
| Elektrický kladkostroj Yale CPVF 5–20 | 59 | 78 | 85 |
| Elektrický kladkostroj Yale CPVF 10–4 | 29 | 44 | 52 |
| Elektrický kladkostroj Yale CPVF 10–8 | 59 | 78 | 85 |
| Elektrický kladkostroj Yale CPVF 20–4 | 64 | 83 | 90 |
| Elektrický kladkostroj Yale CPVF 25-8 | 85 | 147 | 161 |
| Elektrický kladkostroj Yale CPVF 50-4 | 98 | 160 | 174 |
Technická data pojezdů:
| Vhodné pro typ | Nosnost (kg) | Velikost | Šířka příruby b (mm) | Tloušťka příruby t max. (mm) | Radius oblouku min. (m) | Rychlost elektrického pojezdu (m/min) při 50 Hz | Výkon motoru (kW) |
|---|---|---|---|---|---|---|---|
| od CPV 2–8 do CPVF 10–4 | 1.000 | A | 58 – 180 | 19 | 0,9 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
| od CPV 2–8 do CPVF 10–4 | 1.000 | B | 180 – 300 | 19 | 0,9 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
| od CPV 10–8 do CPVF 20–4 | 2.000 | A | 58 – 180 | 19 | 1,15 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
| od CPV 10–8 do CPVF 20–4 | 2.000 | B | 180 – 300 | 19 | 1,15 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
| CPV/CPVF 5–20 | 2.000 | A | 58 – 180 | 19 | 1,15 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
| CPV/CPVF 5–20 | 2.000 | B | 180 – 300 | 19 | 1,15 | 18 nebo 18/4,5 | 0,18 nebo 0,18/0,06 |
| CPVF 25-8/50-4 | 5.000 | A | 98-180 | 27 | 2,0 | 11 nebo 11/2,8 | 0,37 nebo 0,37/0,09 |
| CPVF 25-8/50-4 | 5.000 | B | 180-300 | 27 | 2,0 | 11 nebo 11/2,8 | 0,37 nebo 0,37/0,09 |
*Hmotnost při standarním zdvihu 3 m. Další výšky zdvihu jsou k dispozici.
**U pojezdu typu A a B: Větší hmotnost ručního řetízkového pojezdu (VTG) o 2,5 kg.
***Pro elektrický pojezd (VTE) se dvěmi rychlostmi + 2 kg.
****Rychlost CPV 10–8 při 230V, 1F, 50 Hz = 4m/min.
****Rychlost CPV 20–4 při 230V,1 F, 50 Hz = 2m/min.
Příslušenství elektrického kladkostroje za příplatek (kontaktujte nás):
- Řetěz z nerezové oceli.
- Větší řetězové zásobníky.
- Různá provozní napětí.
- Počítadlo provozních hodin a počtu sepnutí.
- Rádiové dálkové ovládání.
- Synchronizované ovládání pro provoz více kladkostrojů.
- Manuální nebo elektrický pojezd kladkostroje.
- Přívod proudu vlečným vedením.
- Napájení 230 V
